관망도 편집에 절점병합기능 설명

관망도 편집



*절점 제거 기능

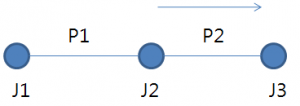

위의 그림에서 J2 연결점 J3지점으로 끌어다 놓으면   J2절점과 P2리크가 삭제 되고 P1링크가 J3링크와 연결됨니다.

위의 그림과 같은 결과가 나옵니다.

반대로 J2절점을 J1절점으로 끌어다 놓으면 J2절점과 P1링크가 삭제되고 P2링크가 J1절점에 연결됨니다.





*절점 병합기능

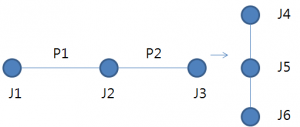

위의 그림에서 J3절점을 J5절점으로 끌어다 놓으면 J3절점이 삭제되고 P2링크가 J5절점에 연결됨니다.

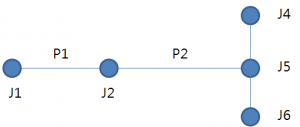

위의 그림과 같이 연결됨니다.
